Mit Sicherheit einer der besten Motoren seiner Art.

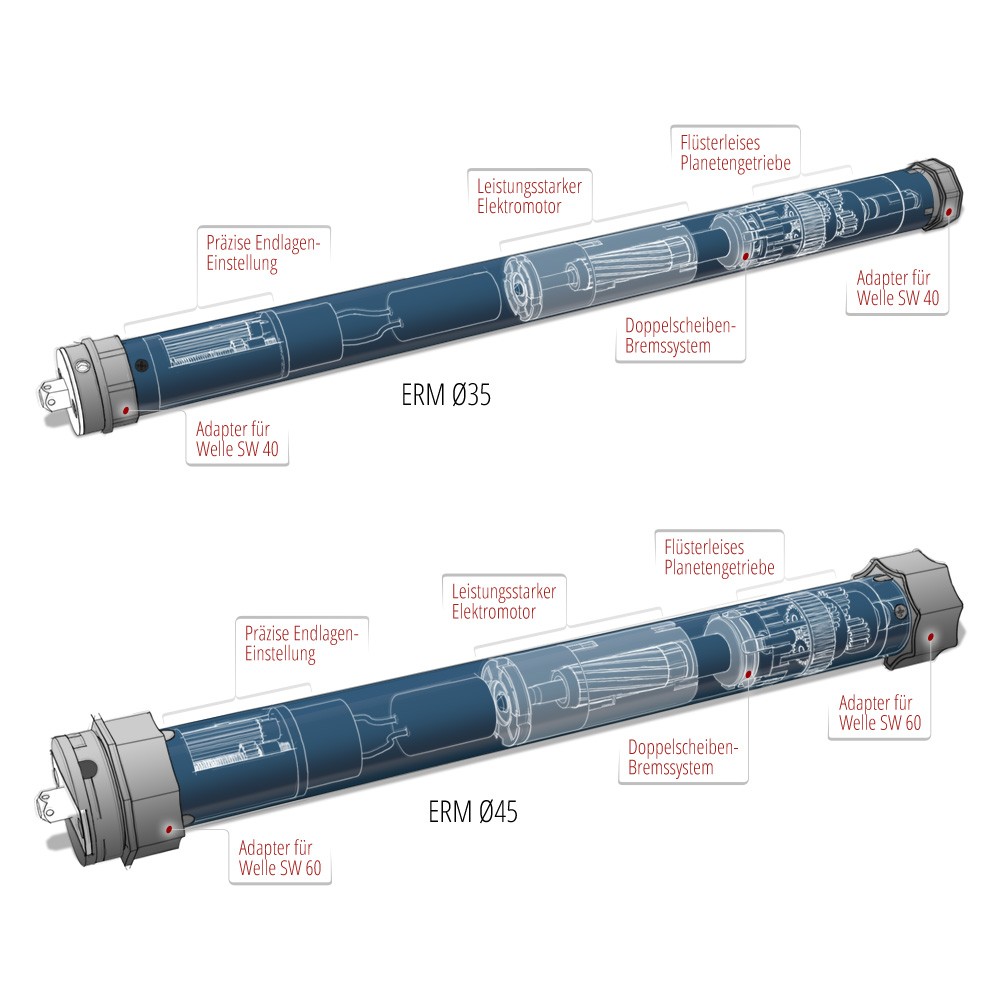

Leistungsstarker Elektromotor - bringt die Leistung ins Ziel
Der Antrieb der ERM-Serie wird von einem leistungsstarken Elektromotor übernommen. Bitte vermeiden Sie eine Unter- oder Überdimensionierung der benötigten Motorleistung. Idealerweise passt die Kraft des Motors exakt zum Gewicht des Rolladen. Einen Leistungsberechner zur Unterstützung finden Sie weiter unten auf dieser Seite.

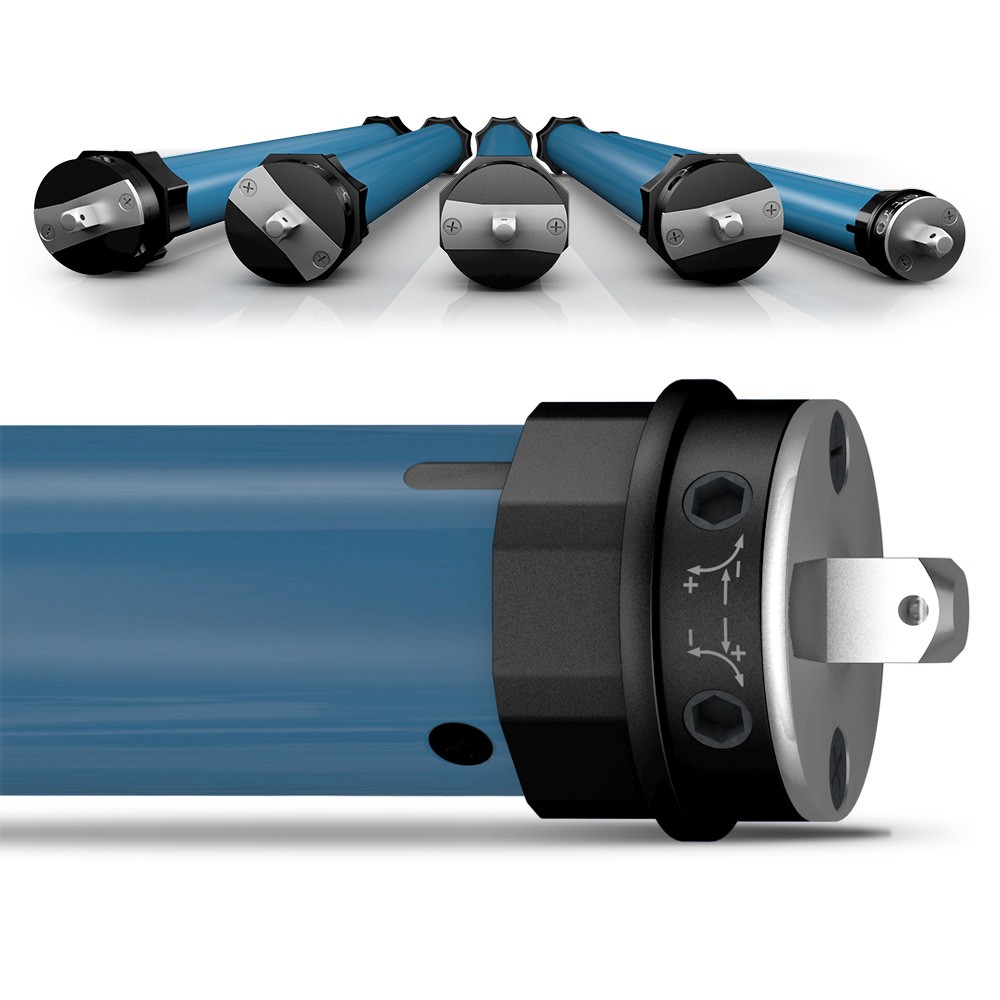

Präzise Endlageneinstellung - mit 100% dauerhafter Genauigkeit
Die von EVEROXX eingesetzte mechanische Endlageneinstellung mittels zwei unabhängiger Einstellschrauben ist besonders präzise einzurichten. Damit gelingt Ihnen die punktgenaue Endlageneinstellung Ihres Motors innerhalb kürzester Zeit. Einmal eingerichtet, können Sie sich darauf verlassen, dass der Motor über Jahrzehnte hinweg exakt die eingelernten Positionen anfährt und genau dann stoppt, wenn Sie es wünschen.

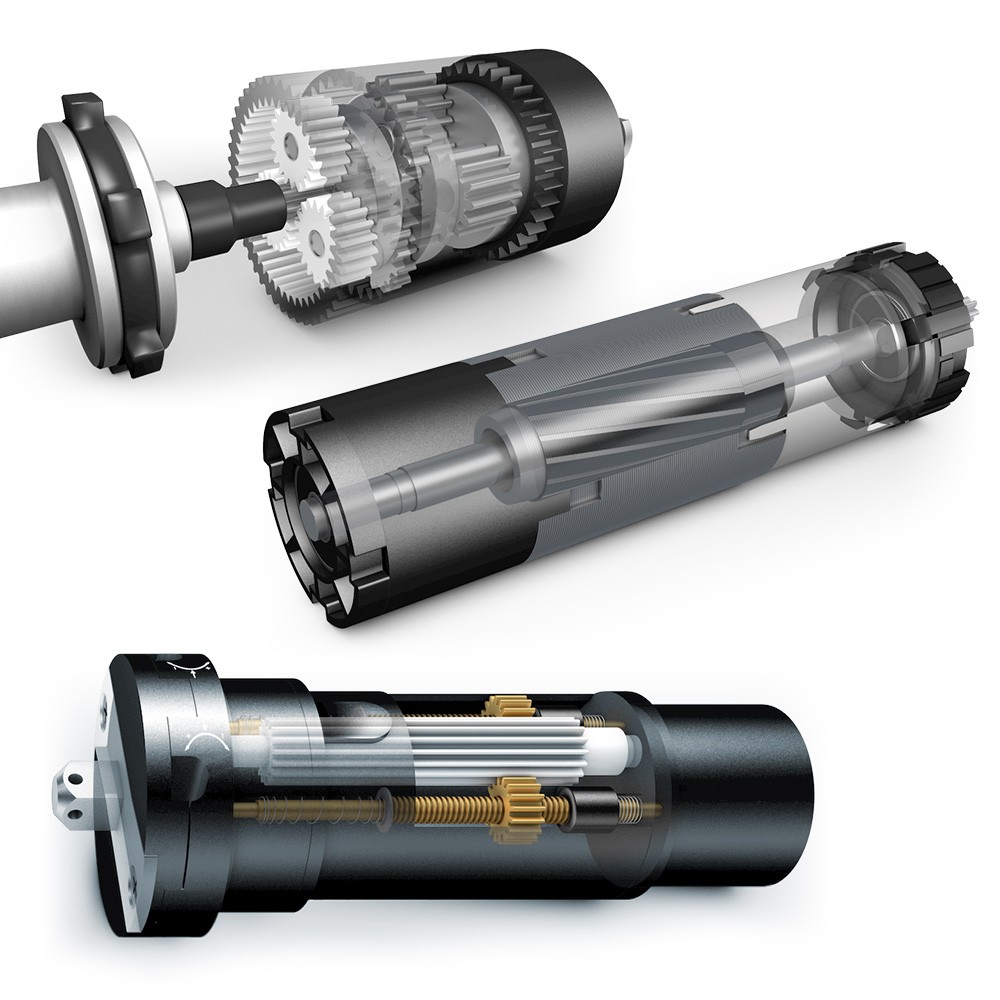

Flüsterleises Planetengetriebe -mit Doppelscheiben-Bremssystem
Um die große Kraft des verbauten Elektromotors auf den Rolladenpanzer übertragen zu können, setzt EVEROXX ein mehrstufiges Planetengetriebe ein. Diese Getriebeform überzeugt durch geringen Platzbedarf bei gleichzeitig zuverlässiger Kraftübertragung auch hoher Drehmomente. Das Doppelscheiben-Bremssystem sorgt für ein weiches, punktgenaues Anhalten ohne jeden Nachlauf. Beim Ausschalten oder bei Stromausfall liegt automatisch die volle Bremsleistung an. Denn – sicher ist sicher!
| Wartungsfrei auf Lebzeit | Thermo-Überhitzungsschutz | Für Rechts- & Linkseinbau |
| Schutzart: IP 44 (Spritzwasser) | Einbruchschutz (Selbsthemmung) | Leichte Selbstmontage |
| Motorhalt jederzeit | Geringer Stromverbrauch | Deutsche Anleitung |
| Die ERM-Serie ist kombinierbar mit einer Vielzahl von Steuerungen, wie z.B.: Schaltern, Zeitschaltuhren oder Funksystemen | ||
Montagebeispiel
Die nachfolgende Grafik soll Ihnen zeigen, wie die EVEROXX-Rolladenmotoren im Normalfall verbaut werden. Dabei wird der Motor einseitig in die Achtkantwelle geschoben und mittels des im Motor befindlichen Vierkant-Zapfens und dem im Lieferumfang befindlichen Motorlager am Mauerwerk befestigt. Auf der Gegenseite wird die Welle über ein Kugellager mittels des Gegenlagers gehalten. Gegenlager, Kugellager, Walzenkapsel und Welle sind im Renovierungsfall meist vorhanden und können weiter genutzt werden.

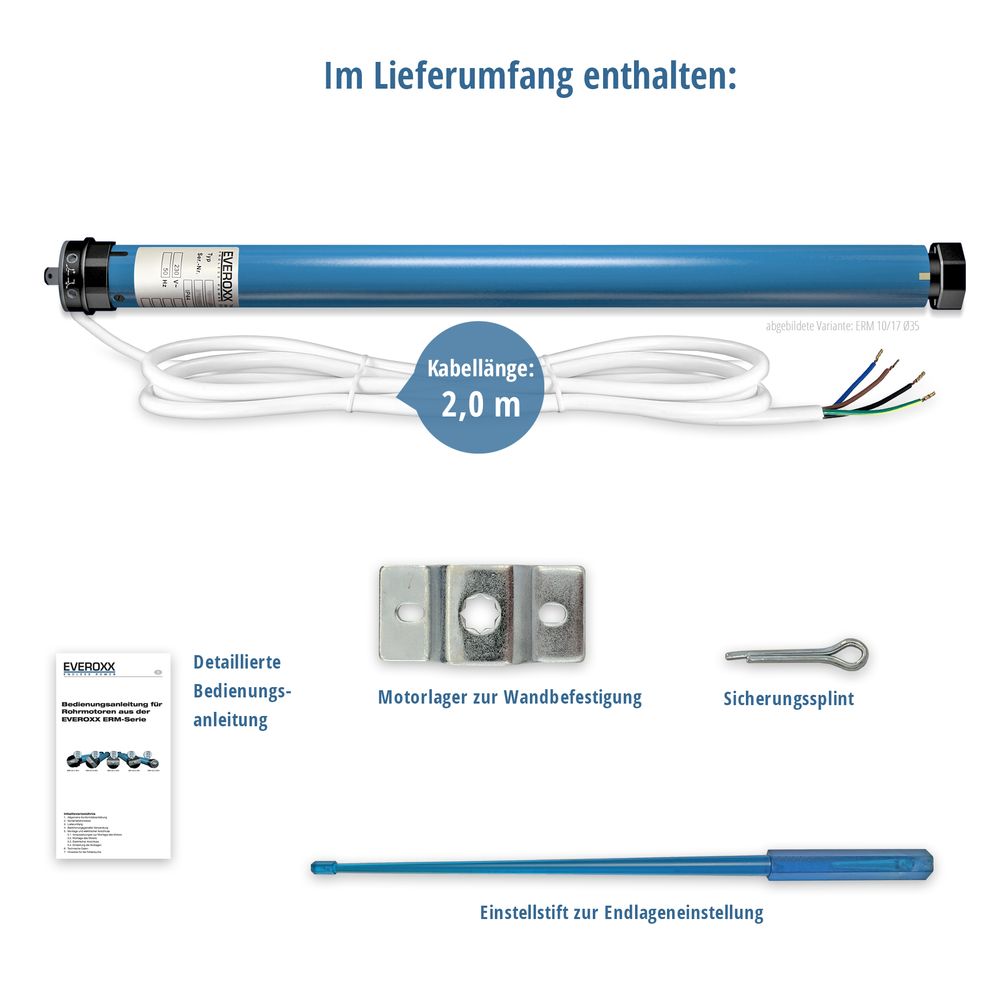

Lieferumfang
EVEROXX-Motoren werden grundsätzlich installationsbereit geliefert. Wichtiges Zubehör wie das Motorlager inkl. Sicherungssplint, der Einstellstift oder die ausführliche, deutschsprachige Bedienungsanleitung sind bei uns selbstverständlich. Damit der Motor unbeschädigt bei Ihnen ankommt, haben wir alles gut verpackt.

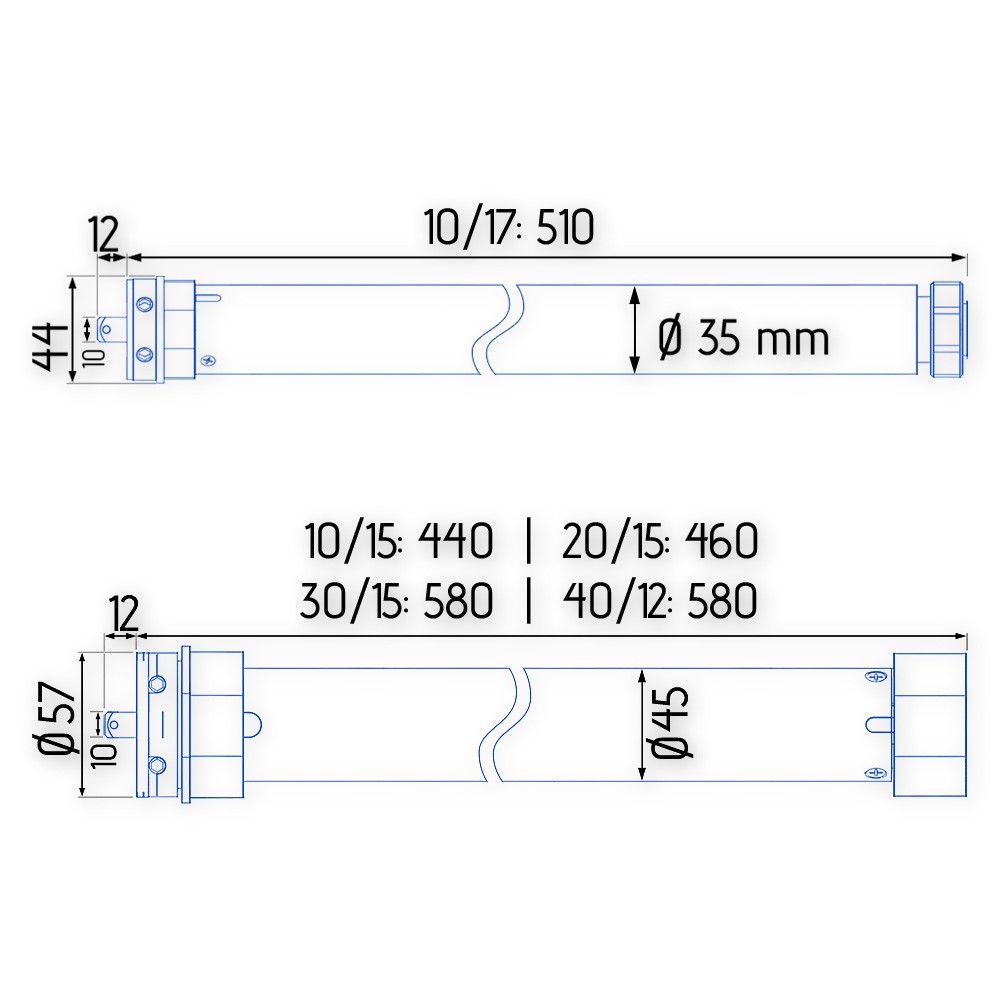

Technische Zeichnung
Um die Installation so einfach wie möglich zu machen, stellen wir Ihnen folgende bemasste technische Zeichnung des ERM-Motors bereit.
Mit Sicherheit einer der besten Motoren seiner Art.

Leistungsstarker Elektromotor - bringt die Leistung ins Ziel
Der Antrieb der ERM-Serie wird von einem leistungsstarken Elektromotor übernommen. Bitte vermeiden Sie eine Unter- oder Überdimensionierung der benötigten Motorleistung. Idealerweise passt die Kraft des Motors exakt zum Gewicht des Rolladen. Einen Leistungsberechner zur Unterstützung finden Sie weiter unten auf dieser Seite.

Präzise Endlageneinstellung - mit 100% dauerhafter Genauigkeit
Die von EVEROXX eingesetzte mechanische Endlageneinstellung mittels zwei unabhängiger Einstellschrauben ist besonders präzise einzurichten. Damit gelingt Ihnen die punktgenaue Endlageneinstellung Ihres Motors innerhalb kürzester Zeit. Einmal eingerichtet, können Sie sich darauf verlassen, dass der Motor über Jahrzehnte hinweg exakt die eingelernten Positionen anfährt und genau dann stoppt, wenn Sie es wünschen.

Flüsterleises Planetengetriebe -mit Doppelscheiben-Bremssystem
Um die große Kraft des verbauten Elektromotors auf den Rolladenpanzer übertragen zu können, setzt EVEROXX ein mehrstufiges Planetengetriebe ein. Diese Getriebeform überzeugt durch geringen Platzbedarf bei gleichzeitig zuverlässiger Kraftübertragung auch hoher Drehmomente. Das Doppelscheiben-Bremssystem sorgt für ein weiches, punktgenaues Anhalten ohne jeden Nachlauf. Beim Ausschalten oder bei Stromausfall liegt automatisch die volle Bremsleistung an. Denn – sicher ist sicher!


Montagebeispiel
Die nachfolgende Grafik soll Ihnen zeigen, wie die EVEROXX-Rolladenmotoren im Normalfall verbaut werden. Dabei wird der Motor einseitig in die Achtkantwelle geschoben und mittels des im Motor befindlichen Vierkant-Zapfens und dem im Lieferumfang befindlichen Motorlager am Mauerwerk befestigt. Auf der Gegenseite wird die Welle über ein Kugellager mittels des Gegenlagers gehalten. Gegenlager, Kugellager, Walzenkapsel und Welle sind im Renovierungsfall meist vorhanden und können weiter genutzt werden.

Lieferumfang
EVEROXX-Motoren werden grundsätzlich installationsbereit geliefert. Wichtiges Zubehör wie das Motorlager inkl. Sicherungssplint, der Einstellstift oder die ausführliche, deutschsprachige Bedienungsanleitung sind bei uns selbstverständlich. Damit der Motor unbeschädigt bei Ihnen ankommt, haben wir alles gut verpackt.

Technische Zeichnung
Um die Installation so einfach wie möglich zu machen, stellen wir Ihnen folgende bemasste technische Zeichnung des ERM-Motors bereit.
- Fragen zum Artikel?
- Rolladenmotor mit vergleichbaren Eigenschaften vom Markenhersteller SELVE (Typ: SP)
- Weitere Artikel von EVEROXX
Video-Anleitungen:
Einbau& Einstellanleitung
Einlageneinstellung Everoxx ERM Serie:
Einbau und Einstellung des Rolladenmotors Everoxx ERM
| Modell | ERM 10/17 Ø35 | ERM 10/15 Ø45 | ERM 20/15 Ø45 | ERM 30/15 Ø45 | ERM 40/12 Ø45 |
|---|---|---|---|---|---|
| Artikel | 83510 | 84510 | 84520 | 84530 | 84540 |
| Zug | 25 kg | 25 kg | 45 kg | 65 kg | 80 kg |
| Rohr | 35 mm | 45 mm | 45 mm | 45 mm | 45 mm |
| Für Acht | SW 40 | SW 60 | SW 60 | SW 60 | SW 60 |
| Geschwin | 17 U/min. | 15 U/min. | 15 U/min. | 15 U/min. | 12 U/min. |
| Dreh | 10 Nm | 10 Nm | 20 Nm | 30 Nm | 40 Nm |
| Anschluss | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz |
| Strom | 0,60 A | 0,55 A | 0,76 A | 0,82 A | 0,98 A |
| Motor | 137 W | 120 W | 175 W | 190 W | 220 W |
| Schutz | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 |
| Gewicht | 1,5 kg | 1,7 kg | 1,9 kg | 2,45 kg | 2,8 kg |
| Max. Ein | 4 min | 4 min | 4 min | 4 min | 4 min |
| Anschluss | 2 Meter / 4-adrig | 2 Meter / 4-adrig | 2 Meter / 4-adrig | 2 Meter / 4-adrig | 2 Meter / 4-adrig |
| Garantie | 10 Jahre*¹ | 10 Jahre*¹ | 10 Jahre*¹ | 10 Jahre*¹ | 10 Jahre*¹ |
